Les installations gaz, qu’elles desservent un réseau de distribution urbain, un site industriel ou une unité pétrochimique, imposent des contraintes précises sur les enveloppes qui les abritent. Choisir un coffret armoire gaz en polyester adapté, c’est protéger durablement vos équipements, sécuriser l’exploitation et rester conforme aux exigences réglementaires en vigueur. Europoly et Gensollen proposent une gamme complète, du petit coffret d’instrumentation jusqu’à la cabine technique sur mesure.
Les contraintes spécifiques des installations gaz
Un environnement réglementé et à risques élevés
Les installations gaz cumulent des contraintes techniques, réglementaires et de sécurité qui ont un impact direct sur le choix des enveloppes. Le gaz naturel, le GPL et les gaz industriels exposent les équipements à des risques permanents : présence de vapeurs inflammables, pression variable dans les canalisations, risque de fuite au niveau des raccords, des vannes et des éléments de comptage.
Ces paramètres classent automatiquement une grande partie des installations en zones ATEX selon les directives européennes 1999/92/CE et 2014/34/UE. La directive 1999/92/CE impose à tout exploitant d’identifier et de classer les zones en fonction de la fréquence et de la durée de présence d’une atmosphère explosive : zone 1 pour une présence occasionnelle de gaz inflammables, zone 2 pour une présence rare. La directive 2014/34/UE, quant à elle, impose que tout équipement installé dans ces zones, y compris les enveloppes électriques, soit certifié et marqué Ex conformément aux normes de la série IEC 60079. Le cadre réglementaire ATEX est détaillé par DEKRA, organisme de contrôle de référence sur ces sujets.
Au-delà du zonage ATEX, les postes de détente et de comptage sont encadrés par des normes fonctionnelles précises. La NF EN 12186 fixe les prescriptions fonctionnelles applicables à la conception, aux matériaux, à la construction et à la maintenance des postes de détente-régulation de pression pour les réseaux de transport et de distribution, jusqu’à 100 bar en amont. La NF EN 12279 s’applique aux installations de détente-régulation sur branchements, jusqu’à 16 bar et 200 m³/h. Ces textes imposent des exigences précises sur la conception des locaux et enveloppes abritant les équipements de détente, notamment en termes d’étanchéité, de résistance aux surpressions et d’accessibilité pour la maintenance.
À cela s’ajoute la contrainte climatique. Une armoire de détente et comptage installée en limite de propriété industrielle ou sur un réseau de distribution est exposée en permanence aux UV, à l’humidité, au gel, aux polluants atmosphériques et parfois aux embruns marins sur les sites portuaires. Une enveloppe métallique non traitée se corrode. Un coffret mal dimensionné oblige à des interventions fréquentes et coûteuses.
Les fonctions critiques à abriter et leurs exigences propres
Sur un projet gaz, les enveloppes doivent accueillir des équipements dont la défaillance peut avoir des conséquences graves.
Les coffrets de coupure et de branchement abritent les organes de coupure générale (OCG), les vannes de sécurité quart de tour et les dispositifs de détection de surpression ou de débit à maximum de pression (DDMP). Ces éléments sont placés en limite de propriété ou en pied d’installation. Leur enveloppe doit permettre un accès rapide en situation d’urgence tout en assurant une protection IP65 minimum contre les projections d’eau et les dépôts de poussières, et une résistance aux chocs IK10 contre les actes de vandalisme ou les heurts accidentels.

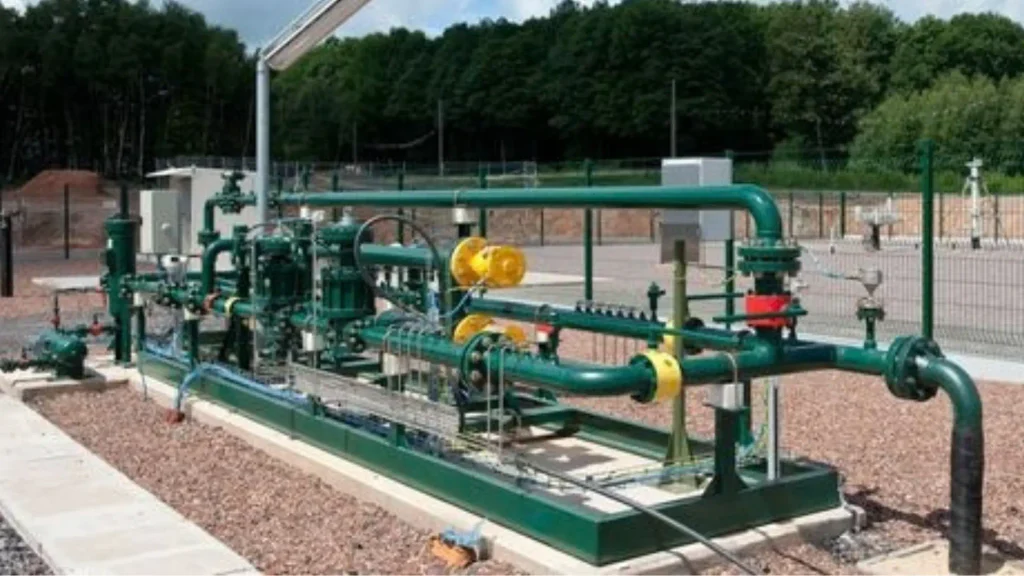

Les armoires de détente et de comptage regroupent les détendeurs-régulateurs, les filtres à gaz, les compteurs à membrane, à turbine ou à ultrasons, les dispositifs de télétransmission et parfois les régulateurs de pression de secours. Ces ensembles constituent le cœur du poste de livraison. La précision métrologique des compteurs, soumis à vérification réglementaire par la DRIRE, exige une stabilité thermique rigoureuse à l’intérieur de l’enveloppe : une amplitude thermique excessive provoque des dérives de mesure et des erreurs de facturation. L’étanchéité IP65 est indispensable pour protéger les systèmes de télémesure et de télégestion embarqués, souvent alimentés par des circuits 4-20 mA ou des protocoles de communication GPRS/LTE.
Les armoires d’instrumentation et de contrôle-commande abritent les transmetteurs de pression différentielle, de pression absolue et de température, les vannes de régulation motorisées, les automates programmables et les systèmes de supervision SCADA. Ces équipements sont sensibles aux vibrations, à la condensation interne et aux champs électromagnétiques. En zone ATEX classifiée, l’enveloppe doit garantir, selon la catégorie d’équipement requise, un mode de protection Ex e (sécurité augmentée) ou Ex d (enveloppe antidéflagrante) conforme à la norme IEC 60079-7 ou IEC 60079-1. Le revêtement intérieur de l’enveloppe doit être antistatique pour éliminer tout risque d’accumulation de charges électrostatiques susceptibles de constituer une source d’inflammation.
Sur les installations de grande taille, les cabines et shelters techniques regroupent en un seul bâtiment préfabriqué l’ensemble des fonctions : poste de détente, comptage, armoires de contrôle-commande, équipements électriques et parfois local de repos ou de maintenance pour les techniciens d’exploitation. La NF EN 12186 précise que les locaux abritant les postes de détente-régulation doivent être conçus de façon à ce qu’une fuite de gaz ne conduise pas à une situation dangereuse, avec des cloisons et des gaines pour câbles étanches, et un toit sans espace mort permettant l’évacuation des surpressions en cas d’explosion.
Les risques d’un mauvais choix d’enveloppe
Un choix d’enveloppe inadapté génère des problèmes concrets sur le terrain. La corrosion d’un coffret métallique dans un environnement humide ou chimiquement agressif oblige à des remplacements prématurés et à des arrêts de production. Un indice IP insuffisant expose les équipements intérieurs à des entrées d’eau ou de poussière, source de pannes et de dérive des mesures. L’absence de certification ATEX sur une zone classifiée constitue une non-conformité réglementaire engageant la responsabilité pénale du maître d’ouvrage, conformément à l’article R.4227-54 du Code du travail.
Le coût d’un mauvais choix dépasse largement le prix de l’enveloppe. Il inclut les coûts de maintenance curative, les arrêts de production, les erreurs de comptage non détectées, les risques juridiques et les mises en demeure lors des contrôles réglementaires périodiques imposés par l’arrêté du 26 mai 2016 pour les installations en zones ATEX.
Pourquoi le polyester fibre de verre s’impose sur les installations gaz
Un matériau pensé pour les environnements difficiles
Le polyester fibre de verre, ou GRP (Glass Reinforced Polyester), est le matériau de référence pour les enveloppes exposées à des contraintes chimiques et climatiques sévères. Ses propriétés sont particulièrement adaptées aux installations gaz.
Il est totalement insensible à la corrosion. Contrairement à l’acier ou à l’aluminium, il ne rouille pas, ne s’oxyde pas et ne réagit pas au contact des hydrocarbures, des solvants ou des atmosphères salines. C’est un atout décisif sur les sites pétrochimiques, les terminaux de stockage de GPL ou les installations proches du littoral.
Il présente une résistance mécanique élevée. Certifié IK10 selon la norme IEC 62262, il supporte les chocs d’énergie d’impact jusqu’à 20 joules sans se déformer et sans propager les fissures. Cette caractéristique est essentielle sur les sites soumis à des risques de heurts par des engins de manutention ou des véhicules.
Il est électriquement isolant de classe II selon IEC 60529, ce qui élimine le risque de mise sous tension accidentelle de l’enveloppe. C’est un avantage déterminant dans les installations gaz où un arc électrique constitue une source d’inflammation potentielle en zone ATEX.
Il est stable aux UV et aux écarts de température, de -35 °C à +80 °C selon les formulations. Cette plage couvre la totalité des conditions climatiques rencontrées en France métropolitaine et dans les pays d’exportation où travaillent les grands donneurs d’ordre du secteur gazier et pétrolier.
Enfin, il peut recevoir une finition antistatique répondant aux exigences Ex e de la norme IEC 60079-7 pour les zones ATEX, une couche isolante thermique pour les équipements de mesure sensibles, ou un revêtement anti-graffiti pour les installations en milieu urbain.
Le polyester face à l’acier et à l’aluminium
Sur les projets gaz, la comparaison des matériaux est récurrente. L’acier inoxydable 316L offre une excellente résistance à la corrosion mais à un coût significativement plus élevé, avec un poids important pénalisant la manutention et le transport sur site. L’aluminium est léger mais sensible à certains agents chimiques présents sur les sites de traitement et ne convient pas aux zones fortement exposées aux chocs mécaniques. Le polycarbonate est utilisé sur les petits coffrets de branchement résidentiel mais ne convient ni aux grandes dimensions ni aux zones ATEX de catégorie 2.
Le polyester fibre de verre offre le meilleur équilibre entre résistance chimique, légèreté, longévité et coût total de possession. Sa durée de vie estimée dépasse 30 ans sans traitement de surface particulier, ce qui réduit significativement les interventions de maintenance préventive et les coûts de remplacement sur le cycle de vie de l’installation. Pour en savoir plus sur nos techniques de fabrication et les propriétés détaillées des matières utilisées, consultez les pages dédiées sur notre site.
Les gammes Europoly pour les installations gaz : du coffret à l’armoire
Une offre structurée par niveau de besoin
Europoly fabrique depuis 1984 des coffrets et armoires en polyester fibre de verre à Mornant, près de Lyon. L’ensemble de la gamme produits est certifié ISO 9001 et couvre les indices de protection IP55 et IP65 selon la norme IEC 60529, la résistance aux chocs IK10 selon IEC 62262, avec la possibilité d’options ATEX sur la quasi-totalité des références.
Sur les installations gaz, trois gammes couvrent l’essentiel des besoins terrain.
Mini Euro : le coffret d’instrumentation et de coupure
Le Mini Euro est un coffret compact, disponible de 300 x 250 x 160 mm à 800 x 600 x 300 mm. Il convient aux applications de mesure, de contrôle et de coupure localisée : protection d’un transmetteur de pression différentielle en amont d’un compteur à turbine, coffret de raccordement d’un détecteur de gaz IEC 60079-29, boîtier de télérelève 4-20 mA sur un compteur industriel.
Certifié IP65 et IK10 en standard, il peut être livré avec revêtement intérieur antistatique pour les zones ATEX de catégorie 2G. Sa légèreté et sa facilité de montage mural ou sur tube en font le choix systématique des instrumentistes sur les projets pétrochimiques et les postes de détente de taille petite à moyenne.
Euro Instrum : l’armoire d’instrumentation de référence
L’Euro Instrum est conçu spécifiquement pour les applications d’instrumentation industrielle de procédé : transmetteurs de pression différentielle, manifolds 5 voies, vannes de purge et d’isolement, centrales de mesure multiparamètres, systèmes de régulation PID. Son revêtement intérieur antistatique est disponible en standard pour les zones ATEX classifiées.
Il intègre des options de chauffage intégré avec thermostat, d’isolation thermique double paroi et de ventilation forcée, ce qui en fait l’enveloppe adaptée aux équipements de mesure sensibles exposés à de fortes amplitudes thermiques. Sur un site de distribution gaz ou une station de compression, l’Euro Instrum protège les capteurs critiques dont la dérive de mesure peut provoquer des erreurs de facturation sur les volumes de gaz ou des déclenchements intempestifs des systèmes de sécurité.
Euro Medium et Maxi Euro : les armoires de détente et de comptage
Pour les postes de livraison de taille moyenne à grande, l’Euro Medium et le Maxi Euro 1900 couvrent la totalité des dimensions utiles.
L’Euro Medium est une armoire modulaire disponible de 500 x 500 x 300 mm à 1250 x 2000 x 500 mm, avec plus de 224 configurations par assemblage de panneaux. Sa modularité permet d’adapter précisément le volume intérieur aux équipements à intégrer, sans surcote volumique pénalisant l’encombrement sur site. Elle est disponible en IP55 ou IP65 selon l’exposition au site.
Le Maxi Euro monte jusqu’à 1900 x 5325 x 800 mm pour les postes de grande taille. Son revêtement gel coat garantit la tenue esthétique et fonctionnelle pendant 10 ans sans entretien. Sur les installations de réseau de distribution ou les sites industriels à débit important, le Maxi Euro abrite les détendeurs-régulateurs à parois déformables ou à ressort, les compteurs à turbine ou à ultrasons, les filtres coalescents, les régulateurs de pression de secours et les systèmes de télégestion SCADA.
Ces armoires peuvent être livrées avec des options de préintégration en atelier : serrures à clé spéciale, platines de montage pré-percées selon le plan d’implantation du client, presse-étoupes métriques ou PG calibrés pour le passage des câbles de mesure et des tuyauteries de processus.
[Photo suggérée : armoire Maxi Euro sur un poste de détente-comptage réseau gaz, vue extérieure avec signalétique gaz, vue intérieure avec compteur à turbine]
L’avantage d’un prestataire unique du coffret à la cabine
Pourquoi la cohérence du fournisseur compte
Sur un projet gaz de taille significative, les enveloppes proviennent souvent de plusieurs fournisseurs. Un coffret d’instrumentation acheté à un distributeur, une armoire de comptage commandée à un fabricant, une cabine technique confiée à un spécialiste des shelters. Cette dispersion crée des problèmes concrets : délais de livraison non synchronisés, niveaux de certification hétérogènes, finitions et couleurs différentes sur site, interlocuteurs multiples en cas de non-conformité, et impossibilité de garantir l’homogénéité du marquage ATEX sur l’ensemble des enveloppes d’un même poste.
Europoly et Gensollen permettent de travailler avec un seul fabricant français sur l’ensemble des enveloppes d’un projet gaz, avec un dossier technique unique et une responsabilité contractuelle claire.

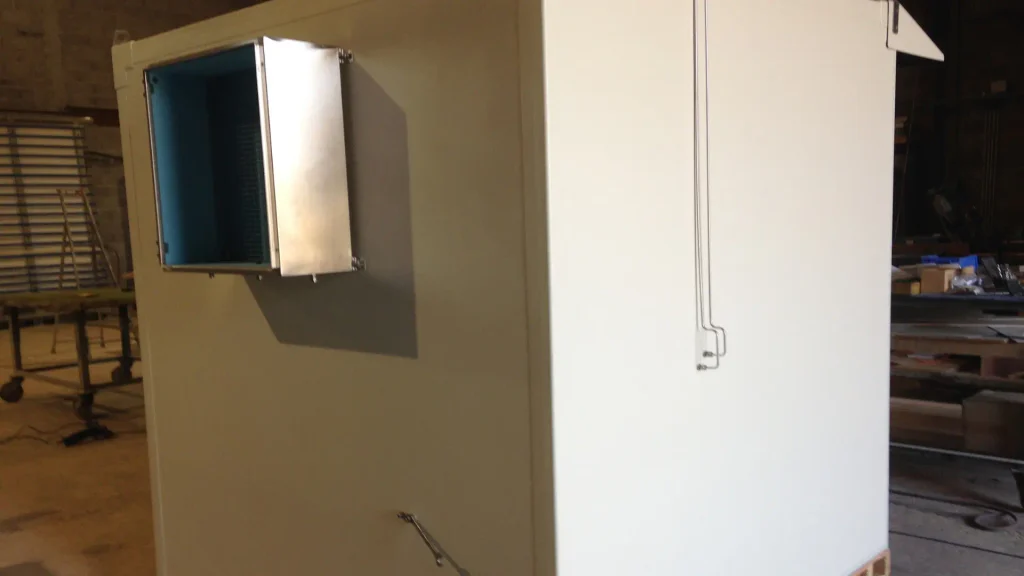

Gensollen : la cabine technique sur mesure
Quand les dimensions et les fonctions d’un projet dépassent ce qu’une armoire standard peut couvrir, Gensollen prend le relais. Filiale du groupe Europoly, Gensollen fabrique des cabines shelter en panneaux sandwich entièrement sur mesure en polyester fibre de verre isolé thermiquement, depuis son site de production.
Une cabine Gensollen peut intégrer un poste de détente-régulation complet conforme à la NF EN 12186, les armoires de comptage, les coffrets électriques et de contrôle-commande, le câblage réalisé par Polyelec, un système de ventilation mécanique contrôlée, un plancher technique anti-statique et une isolation thermique et phonique adaptée aux niveaux acoustiques requis sur site industriel.
Elle est livrée sur site en éléments préassemblés en atelier, ce qui réduit le temps d’installation sur chantier, les risques d’erreur de montage en zone classifiée et les interventions de personnel en zone ATEX pendant les travaux. L’isolation thermique des panneaux sandwich permet de maintenir la température intérieure dans la plage de fonctionnement garantie des équipements embarqués, sans appoint de chauffage électrique dimensionné, même par températures hivernales sévères.
Le choix d’un shelter polyester Gensollen face à un local maçonné offre plusieurs avantages opérationnels : délai de livraison maîtrisé sur programme, déplacement possible en cas de restructuration du site ou de modification de la configuration réseau, légèreté structurelle (fondations simples de type dalle béton sans massif lourd), et résistance aux mêmes contraintes chimiques et climatiques que les coffrets et armoires de la gamme Europoly.
Polyelec : l’intégration électrique dans la même logique
Le groupe complète son offre avec Polyelec, spécialiste de l’intégration électrique et du câblage. Sur un projet gaz, Polyelec intervient pour équiper les armoires de contrôle-commande, réaliser le câblage des armoires de comptage, intégrer les boucles de mesure 4-20 mA et les liaisons bus terrain HART ou Modbus, et câbler les shelters Gensollen avant livraison sur site.
Cette organisation en un seul groupe garantit la cohérence entre les enveloppes et les équipements intégrés, avec un seul interlocuteur et un seul dossier de certification pour le maître d’ouvrage.
Options et personnalisations pour les installations gaz
Les options techniques clés
Toutes les enveloppes Europoly peuvent être adaptées aux contraintes spécifiques d’un projet gaz.
La certification ATEX est disponible sur l’ensemble de la gamme avec revêtement antistatique intérieur conforme aux exigences Ex e de la norme IEC 60079-7. Elle couvre les zones 1 et 2 pour les gaz, conformément à la directive 2014/34/UE. Le revêtement antistatique ramène la résistivité de surface sous le seuil de 10⁹ ohms requis pour éliminer tout risque d’amorçage par décharge électrostatique.
Le chauffage électrique avec thermostat intégré maintient les équipements de mesure dans leur plage de fonctionnement garantie, en particulier les transmetteurs de pression dont les membranes peuvent présenter des dérives en dessous de -10 °C, et les compteurs à ultrasons sensibles aux condensations internes. L’option est dimensionnée sur demande en fonction de la zone climatique du site.
L’isolation thermique double paroi réduit les écarts de température entre l’intérieur et l’extérieur, améliore la précision des mesures métrologique des compteurs et prolonge la durée de vie des composants électroniques embarqués.
La ventilation naturelle ou forcée évacue les calories dégagées par les équipements actifs, prévient les condensations internes sur les circuits imprimés et maintient la concentration en vapeurs inflammables sous le seuil inférieur d’explosivité (LIE) en cas de microfuite.
La platine de montage sur mesure permet de pré-intégrer en atelier les équipements d’instrumentation ou les composants électriques selon le plan d’implantation fourni par le client, avant expédition sur site. Le gain de temps sur le chantier est significatif, notamment en zone ATEX où les interventions doivent être limitées en durée et en nombre.
Les finitions adaptées aux sites sensibles
Sur les sites pétrochimiques ou les zones industrielles classées ICPE Seveso, les coffrets et armoires peuvent recevoir une finition de couleur spécifique pour le repérage des fluides selon les conventions internes du client, ou un marquage de sécurité sérigraphié avec la signalétique ATEX et le risque gaz directement sur la porte.
Sur les installations urbaines ou les réseaux de distribution en milieu public, une finition anti-graffiti protège l’enveloppe sans intervention de maintenance sur la durée. Retrouvez l’ensemble de nos réalisations clients pour des exemples concrets d’applications gaz et pétrochimie.
Ce qu’il faut retenir pour votre projet gaz
Un projet gaz bien équipé en enveloppes, c’est une installation qui tient sur la durée, qui reste conforme aux exigences des directives ATEX et des normes NF EN 12186 / NF EN 12279, et qui facilite les interventions de maintenance et les contrôles périodiques réglementaires. Le choix du polyester fibre de verre répond à la quasi-totalité des contraintes rencontrées sur ces installations : résistance chimique, tenue aux chocs IK10, isolation électrique de classe II, compatibilité ATEX zones 1 et 2.
L’approche Europoly permet de couvrir l’ensemble du projet avec un interlocuteur unique, de la petite enveloppe d’instrumentation jusqu’à la cabine technique préfabriquée Gensollen avec intégration électrique Polyelec. Cette cohérence simplifie la gestion de projet, réduit les délais et garantit l’homogénéité des certifications sur l’ensemble des enveloppes livrées.
Vous avez un projet gaz en cours ou en phase d’étude ? Contactez les équipes Europoly pour obtenir un devis adapté à vos contraintes de site, de dimension et de certification.
FAQ : coffrets et armoires gaz en polyester
Un minimum IP55 selon IEC 60529 est généralement requis pour une installation en extérieur non abritée. L’IP65 est recommandé sur les sites exposés aux projections d’eau directes, aux intempéries importantes ou aux nettoyages haute pression. Toute la gamme Europoly est disponible en IP55 et IP65. Consultez notre page dédiée aux indices de protection IP et IK pour les détails de classification.
Oui, à condition que l’enveloppe soit équipée d’un revêtement antistatique ramenant la résistivité de surface sous 10⁹ ohms, conformément aux exigences du mode de protection Ex e défini par la norme IEC 60079-7 et la directive 2014/34/UE. Europoly propose cette option sur la totalité de sa gamme. Les zones 1 et 2 pour les gaz sont couvertes.
Le coffret de coupure abrite l’organe de coupure générale (OCG), une vanne de sécurité quart de tour et parfois un dispositif de déclenchement à maximum de pression (DDMP). Il est compact, positionné en aval du branchement en limite de propriété. L’armoire de détente et comptage est une enveloppe de plus grande dimension qui regroupe le détendeur-régulateur, le filtre à gaz, le compteur (à membrane, turbine ou ultrasons), le régulateur de pression de secours et les équipements de télégestion. Elle constitue le cœur du poste de livraison au sens de la NF EN 12186 ou NF EN 12279 selon la pression et le débit.
Oui. L’Euro Instrum d’Europoly est spécifiquement conçu pour l’instrumentation de procédé : transmetteurs de pression différentielle et absolue sur manifolds 5 voies, vannes de régulation motorisées, centrales de mesure multiparamètres avec protocoles 4-20 mA, HART, Modbus ou Profibus. Les options de chauffage, d’isolation thermique et de revêtement antistatique ATEX sont disponibles en standard.
Une cabine Gensollen est un shelter préfabriqué en panneaux sandwich polyester fibre de verre à isolation thermique intégrée, entièrement sur mesure, livré assemblé sur site. Elle est utilisée quand le projet nécessite de regrouper en un seul bâtiment un poste de détente-régulation conforme à la NF EN 12186, des armoires de comptage, des équipements de contrôle-commande et un local de maintenance. Elle remplace avantageusement un local maçonné par des délais de livraison maîtrisés, une légèreté structurelle et une résistance aux mêmes contraintes chimiques et climatiques que les coffrets et armoires de la gamme Europoly.
Oui. Europoly est certifié ISO 9001. La gamme intègre également les certifications GOST R pour les marchés d’exportation vers les pays de l’ex-Union soviétique, marché important dans le secteur pétrolier et gazier.
Les délais varient selon les dimensions, les options demandées et le niveau de préintégration souhaité. Contactez directement Europoly en précisant vos contraintes de site, votre classification de zone ATEX et vos spécifications techniques pour obtenir un délai et un devis précis.
